軽バン(NV100)に室内キャリアをイレクターパイプで作る方法

道具

・軽バンの室内にキャリアをつけたい方

・外ではなく室内に長物を積みたい方

・スズキ EVERY 他OEM車に乗っている方むけの内容です。

エノモトと申します。

住宅機器メーカーのアフターサービスの仕事をしています。主にキッチンや洗面、お風呂などの水回りの仕事をしています。取り付け施工、 修理などで毎日いろいろなお宅に訪問しています。

仕事で車に長い材料などを積むことがあるので、室内キャリアを自作しました。

おなじ車に乗っているかたでキャリアをつけたい方の参考になれば嬉しです。

スポンサーリンク

買い物リスト

1、イレクターパイプ 1200mm を 5本

👆 アマゾンよりモノタロウの方が安いかも。5本セット品がありました。

2、アタッチメント 6個

3、メタルジョイント 6個

4、パイプ キャップ 4個

5、プラスチックジョイント 6個

6、接着剤

👆パイプキャップを接着用

専用のものではないですが接着できます。

スポンサーリンク

必要な道具

1、プラスドライバー

2、パイプカッター

28φが切れるもの

3、六角レンチ

メタルジョイント固定用

4、スケール

スポンサーリンク

手順

step1

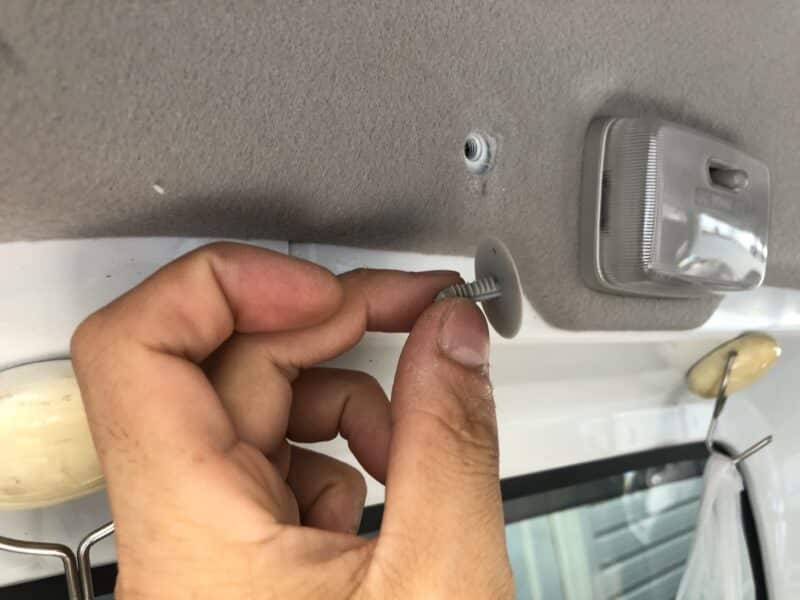

屋根の内張りクリップを外します。6ヶ所

step2

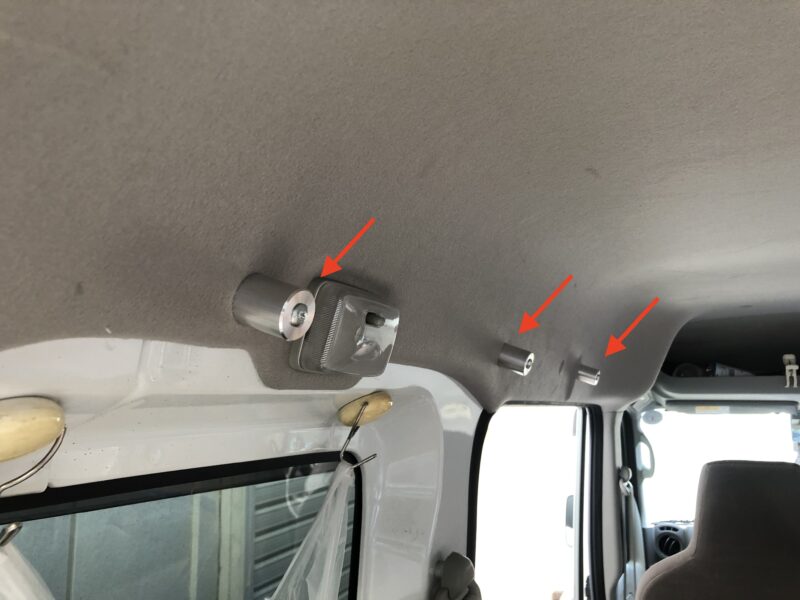

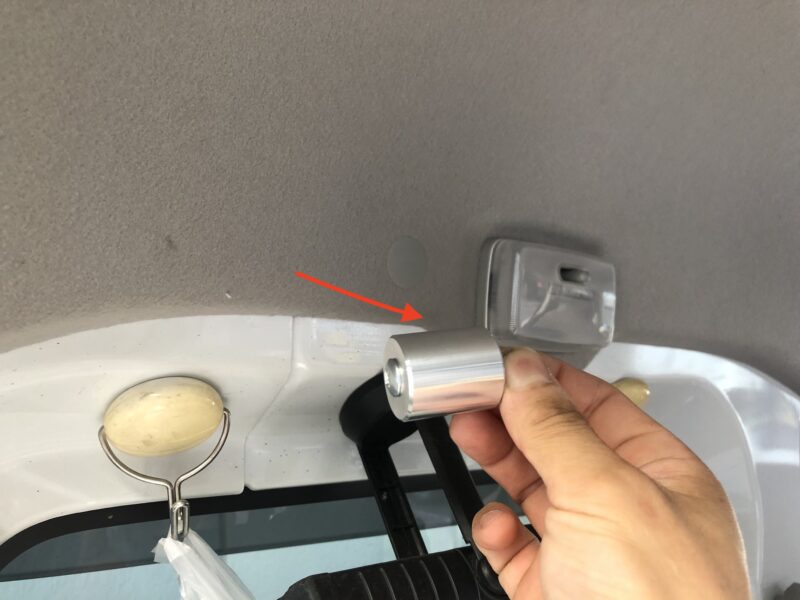

クリップを外したところにアタッチメントをボルトで固定します。

step3

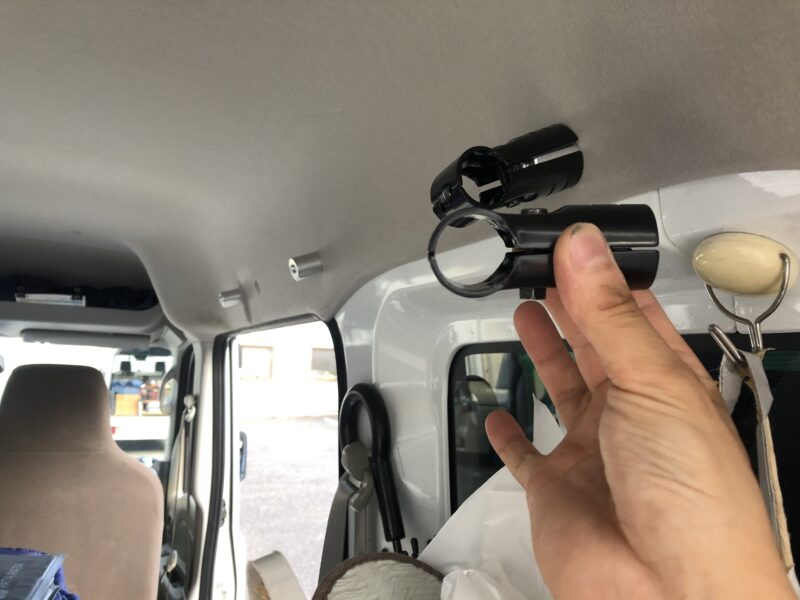

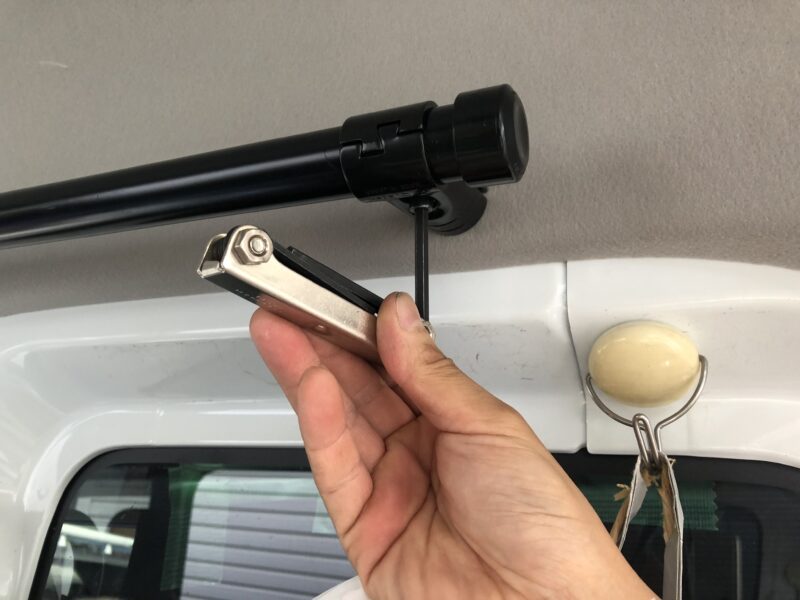

アタッチメントにメタルジョイントHJ-1を挟み込み パイプ1200mmを固定します。

step4

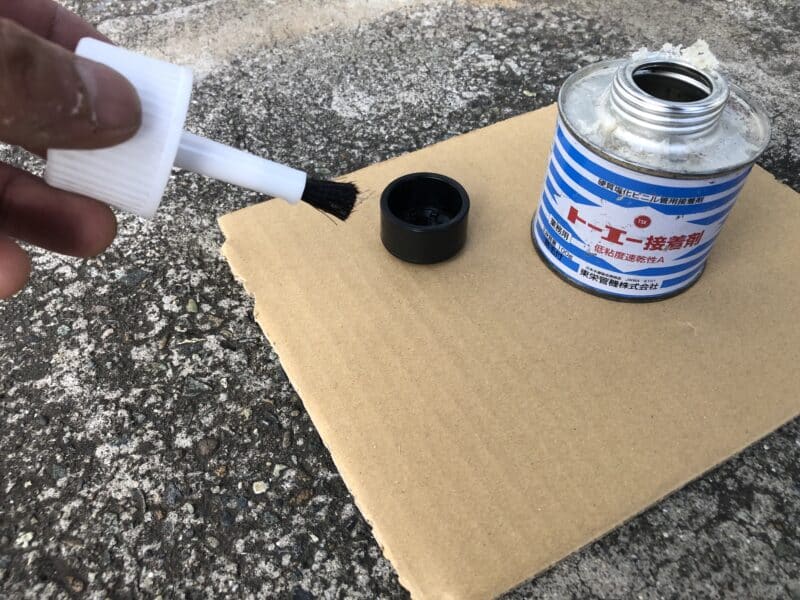

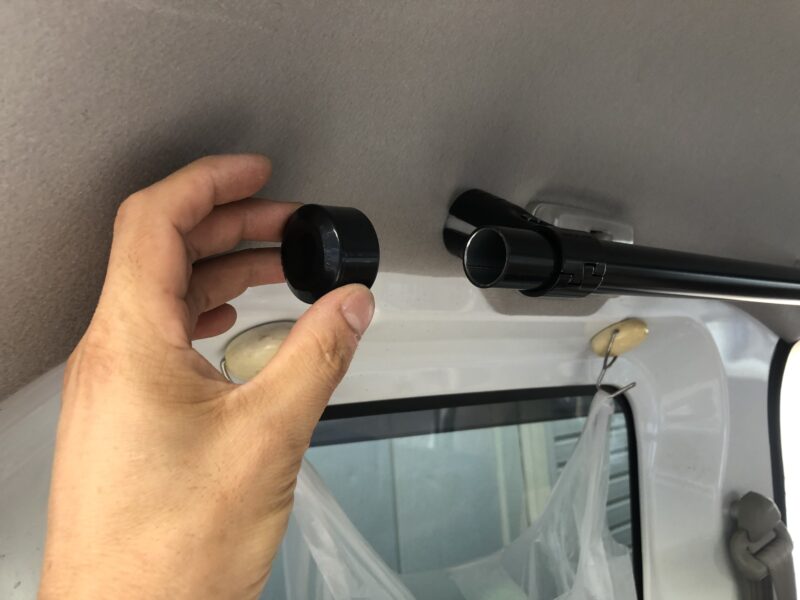

パイプにキャップを接着します。

step5

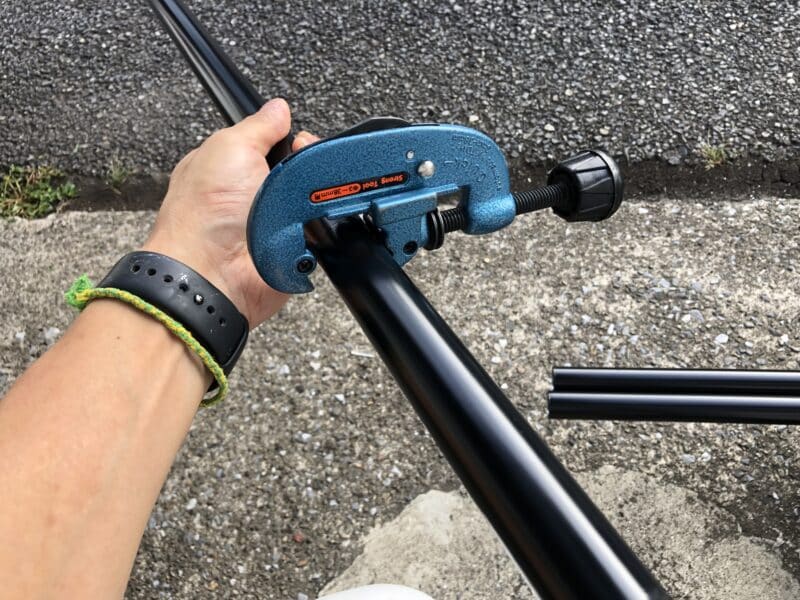

横方向に渡すパイプを1015㎜に3本カットします。(今回パイプの切断はこの3本のみです)

step6

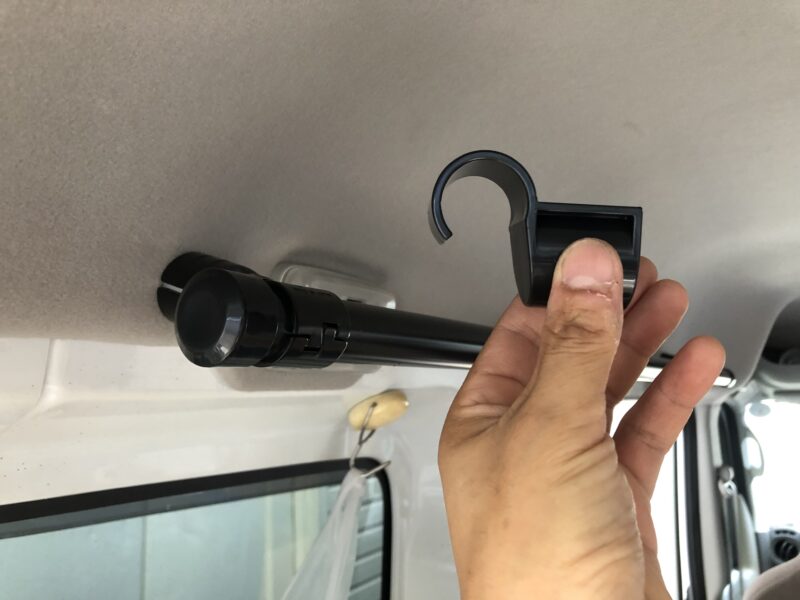

プラスチックジョイントJ-123をカットしたパイプに差し込みます

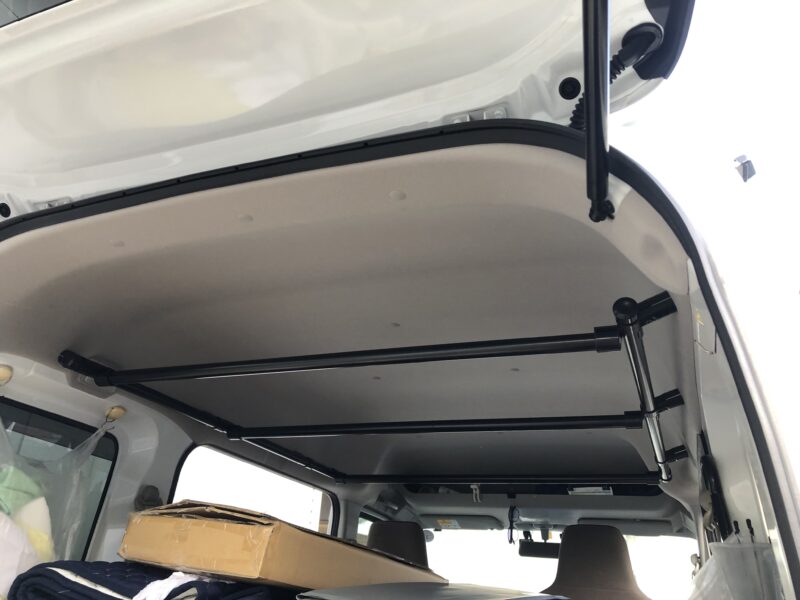

縦のパイプにはめ込んだら完成です👏👏👏

スポンサーリンク

今回の費用

・イレクターパイプ 1200ミリ 5本 ¥3,069

・アタッチメント 6個 ¥2,000

・メタルジョイント 6個 ¥2,633

・パイプキャップ 4個 ¥202

・プラスチックジョイント6個 ¥653

合計 ¥8,557

今回はアタッチメントはamazonでそれ以外はモノタロウで購入しました。

スポンサーリンク

まとめ

一度、既製品で検討しましたが意外と値段が高く しっかりした物がないので、作ってみました

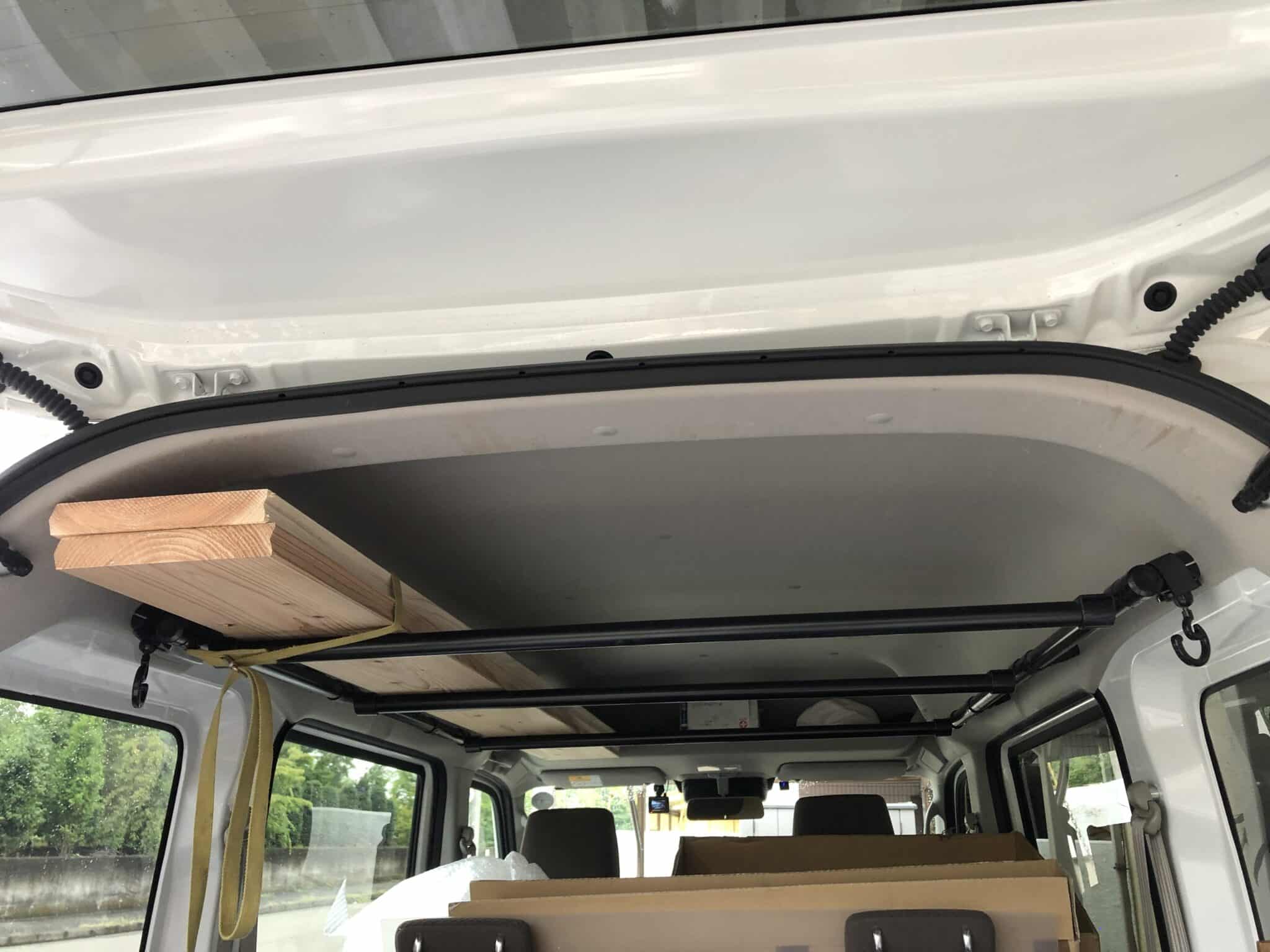

すごく使いやすく頑丈なので便利に活用できています。自分の車はオーバーヘッドコンソール付きですがまっすくに長いものをキャリアに積んでも2メートルの長さまで積むことができます。ベニア、コンパネ、石膏ボードなどサブロクの板も積めます!

おなじ車に乗っている方におすすめです

参考にしていただければ幸いです

ありがとうございました。
